概要:根据以上分层调查的统计数据表可知,B班组的施工质量对总体质量水平影响最大。 【案例1F422030-2】 [背景] 某闸室基础开挖是闸室分部工程中的一部分,其中右岸边墩基础开挖单元工程的质量评定表如下: 单 元 工 程 质 量 评 定 表 项次检查项目质量标准检验记录1地基清理和处理无树根、草皮、乱石、坟墓,水井泉眼已处理,地质符合设计树根、草皮清除,无乱石、坟墓,渗水已处理,地质和设计相符2岸坡清理和处理符合设计要求土壤的物理力学性能指标符合设计要求3岸坡清理和处理无树根、草皮、乱石。有害裂隙及洞穴已处理树根、草皮已清理、无乱石和有害裂隙,洞穴已处理4岩石岸坡清理坡度符合设计要求无5▲粘土、湿性黄土清理坡度符合设计要求基坑边坡清理满足设计要求6截水槽地基处理泉眼、渗水已处理,岩石冲洗洁净,无积水局部渗水已挖集水坑处理,无泉眼和积水7▲截水槽(墙)基岩面坡度符合设计要求无项次检测项目设计值(m)允许偏差(cm)实 测 值1无结构要求,无配筋基坑(槽)长或宽5m以内 +20 -10__________25~10m +30
1F4122014掌握施工质量控制,标签:题库,真题下载,http://www.65jz.com根据以上分层调查的统计数据表可知,B班组的施工质量对总体质量水平影响最大。
【案例1F422030-2】
[背景]
某闸室基础开挖是闸室分部工程中的一部分,其中右岸边墩基础开挖单元工程的质量评定表如下:
单 元 工 程 质 量 评 定 表
项次 |
检查项目 |
质量标准 |
检验记录 | |||||||||||||
1 |
地基清理和处理 |
无树根、草皮、乱石、坟墓,水井泉眼已处理,地质符合设计 |
树根、草皮清除,无乱石、坟墓,渗水已处理,地质和设计相符 | |||||||||||||
2 |
岸坡清理和处理 |
符合设计要求 |
土壤的物理力学性能指标符合设计要求 | |||||||||||||
3 |
岸坡清理和处理 |
无树根、草皮、乱石。有害裂隙及洞穴已处理 |
树根、草皮已清理、无乱石和有害裂隙,洞穴已处理 | |||||||||||||
4 |
岩石岸坡清理坡度 |
符合设计要求 |
无 | |||||||||||||
5 |
▲粘土、湿性黄土清理坡度 |
符合设计要求 |
基坑边坡清理满足设计要求 | |||||||||||||
6 |
截水槽地基处理 |
泉眼、渗水已处理,岩石冲洗洁净,无积水 |
局部渗水已挖集水坑处理,无泉眼和积水 | |||||||||||||
7 |
▲截水槽(墙)基岩面坡度 |
符合设计要求 |
无 | |||||||||||||
项次 |
检测项目 |
设计值(m) |
允许偏差(cm) |
实 测 值 | ||||||||||||
1 |
无结构要求,无配筋 |
基坑(槽)长或宽 |
5m以内 |
|
+20 -10 |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ | |
2 |
5~10m |
|
+30 -20 |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ | |||
3 |
10~15m |
|
+40 -30 |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ | |||
4 |
15m以上 |
|
+50 -30 |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ | |||
5 |
坑(槽)底部标高 |
|
+20 -10 |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ | |||
6 |
垂直或斜面平整度 |
|
20 |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ | |||
项次 |
检测项目 |
设计值(m) |
允许偏差(cm) |
实 测 值 | ||||||||||||
1 |
有结构要求有配筋预埋件 |
基坑(槽)长或宽 |
5m以内 |
|
+20 0 |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ | |
2 |
5~10m |
|
+30 0 |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ | |||
3 |
10~15m |
|
+40 0 |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ | |||
4 |
15m以上 |
15×35 |
+40 0 |
10 |
50 |
20 |
30 |
45 |
20 |
40 |
10 |
25 |
20 | |||
5 |
坑(槽)底部标高 |
22.15 |
+20 0 |
6 |
2 |
6 |
10 |
8 |
1 |
5 |
7 |
6 |
9 | |||
6 |
垂直或斜面平整度 |
|
28 |
8 |
6 |
30 |
8 |
18 |
12 |
14 |
16 |
15 | ||||
检测 结果 |
共检测 30 点,其中合格率 点,合格率 %。 | |||||||||||||||
评 定 意 见 |
单 元 工 程 质 量 等 级 | |||||||||||||||
|
|
[问题]
(1)找出不合格的数值,并用带“★”表示在其格内。
(2)填写表格,写出评定意见及单元质量评定等级。
[答案与解析]
(1)将实测值与允许偏差相比较,找出超出允许偏差的实测值,即为不合格的数值。
(2)首先计算合格率;其次根据《水利水电基本建设工程单元工程质量等级评定标准》 “在主要检查项目符合质量标准的前提下,一般检测基本符合质量标准,检测总点数中有70%及以上符合质量标准,评为合格;检测总点数中有90%及以上符合质量标准,评为优良。” 的有关规定,评定质量等级。本例中,检测项目实测点合格率为80%,大于合格标准的70%,小于优良标准的90%,故应评为“合格”。
本例填表如下:
单 元 工 程 质 量 评 定 表
项次 |
检查项目 |
质量标准 |
检验记录 | |||||||||||||
1 |
地基清理和处理 |
无树根、草皮、乱石、坟墓,水井泉眼已处理,地质符合设计 |
树根、草皮清除,无乱石、坟墓,渗水已处理,地质和设计相符 | |||||||||||||
2 |
岸坡清理和处理 |
符合设计要求 |
土壤的物理力学性能指标符合设计要求 | |||||||||||||
3 |
岸坡清理和处理 |
无树根、草皮、乱石。有害裂隙及洞穴已处理 |
树根、草皮已清理、无乱石和有害裂隙,洞穴已处理 | |||||||||||||
4 |
岩石岸坡清理坡度 |
符合设计要求 |
无 | |||||||||||||
5 |
▲粘土、湿性黄土清理坡度 |
符合设计要求 |
基坑边坡清理满足设计要求 | |||||||||||||
6 |
截水槽地基处理 |
泉眼、渗水已处理,岩石冲洗洁净,无积水 |
局部渗水已挖集水坑处理,无泉眼和积水 | |||||||||||||
7 |
▲截水槽(墙)基岩面坡度 |
符合设计要求 |
无 | |||||||||||||
项次 |
检测项目 |
设计值(m) |
允许偏差(cm) |
实 测 值 | ||||||||||||
1 |
无结构要求,无配筋 |
基坑(槽)长或宽 |
5m以内 |
|
+20 -10 |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ | |
2 |
5~10m |
|
+30 -20 |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ | |||
3 |
10~15m |
|
+40 -30 |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ | |||
4 |
15m以上 |
|
+50 -30 |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ | |||
5 |
坑(槽)底部标高 |
|
+20 -10 |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ | |||
6 |
垂直或斜面平整度 |
|
20 |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ | |||
项次 |
检测项目 |
设计值(m) |
允许偏差(cm) |
实 测 值 | ||||||||||||
1 |
有结构要求有配筋预埋件 |
基坑(槽)长或宽 |
5m以内 |
|
+20 0 |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ | |
2 |
5~10m |
|
+30 0 |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ | |||
3 |
10~15m |
|
+40 0 |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ | |||
4 |
15m以上 |
15×35 |
+40 0 |
10 |
50★ |
20 |
30 |
45 ★ |
20 |
40 |
10 |
25 |
20 | |||
5 |
坑(槽)底部标高 |
22.15 |
+20 0 |
6 |
2 |
6 |
10 |
8 |
1 |
5 |
7 |
6 |
9 | |||
6 |
垂直或斜面平整度 |
|
15 |
28★ |
8 |
6 |
30★ |
8 |
18★ |
12 |
14 |
16★ |
15 | |||
检测 结果 |
共检测 30 点,其中合格率24点,合格率80%。 | |||||||||||||||
评 定 意 见 |
单 元 工 程 质 量 等 级 | |||||||||||||||
主要检查项目全部符合质量标准。一般检查项目也符合标准规定。检测项目实测点合格率80%。 根据《水利水电基本建设工程单元工程质量等级评定标准》(一)SDJ249.1—88的有关规定,检查项目都符合标准规定要求,检测项目实测点合格率为80%,大于合格标准的70%,小于优良标准的90%,故只能评为合格。 |
合 格 |
【案例1F422030-3】
[背景]
某承包商在混凝土重力坝施工过程中,采用分缝分块常规混凝土浇筑方法。由于工期紧,浇筑过程中气温较高,为保证混凝土浇筑质量,承包商积极采取了降低混凝土的入仓温度等措施。在某分部工程施工过程中,发现某一单元工程混凝土强度严重不足,承包商及时组织人员全部进行了返工处理,造成直接经济损失20万元,构成了一般质量事故。返工处理后经检验,该单元工程质量符合优良标准,自评为优良。
在该分部工程施工过程中,由于养护不及时等原因,造成另一单元工程坝体内出现较大裂缝和空洞,还有个别单元工程出现细微裂缝和表面裂缝。在发现问题后,承包商都及时采取了相应的措施进行处理。
在该分部工程施工过程中,对5#坝段混凝土某一单元工程模板安装质量检查结果如下:
单位工程名称 |
混凝土大坝 |
单元工程量 |
混凝土788m3 ,模板面积145.8m2 | ||||||||||
分部工程名称 |
溢流坝段 |
施工单位 |
××× | ||||||||||
单元工程名称、部位 |
5#坝段,▽2.5~▽4.0m |
检查日期 |
×年 × 月× 日 | ||||||||||
项次 |
检 查 项 目 |
质 量 标 准 |
检 验 记 录 | ||||||||||
1 |
△稳定性\刚度和强度 |
符合设计要求(支撑牢固,稳定) |
采用钢模板,钢支撑和木方,稳定性.刚度和强度满足设计要求 | ||||||||||
2 |
模板表面 |
光洁.无污物.接缝严密 |
光洁.无污物.接缝严密 | ||||||||||
项次 |
检测项目 |
设计值 |
允许偏差(mm) |
实 测 值 |
合格点数 |
合格率(%) | |||||||
外露 表面 |
隐蔽 内面 | ||||||||||||
钢模 |
木模 | ||||||||||||
1 |
模板平整度;相邻两板面高差(mm) |
|
2 |
3 |
5 |
0.3,1.2,2.8,0.7,0.2,0.7,0.9,1.5 |
|
| |||||
2 |
局部不平(mm) |
|
2 |
5 |
10 |
1.7,2.3,0.2,0.41.0,1.2,0.7,2.4 |
|
| |||||
3 |
面板缝隙(mm) |
|
1 |
2 |
2 |
0.2,0.5,0.7,0.2,1.1,0.4,0.5,0.9 0.3,0.7 |
|
| |||||
4 |
结构物边线与设计边线 |
8.5m × 15.5m |
10 |
15 |
8.747,8.749,8.752,8.750,15.51 15.508,15.50,15.409 |
|
| ||||||
5 |
结构物水平段面内部尺寸 |
|
±20 |
/ |
|
| |||||||
6 |
承重模板标高(M) |
2.5m |
±5 |
2.50,2.50,2.505,2.510 |
|
| |||||||
7 |
预留孔,洞尺寸及位置 |
|
±10 |
/ |
|
| |||||||
检测结果 |
| ||||||||||||
评定意见 |
工序质量等级 | ||||||||||||
|
| ||||||||||||
施工单位 |
××× ×年×月×日 |
监理单位 |
××× ×年×月×日 |
[问题]
(1)在大体积混凝土浇筑过程中,可采取哪些具体措施降低混凝土的入仓温度?
(2)对上述混凝土内外部出现的不同裂缝可采取哪些处理措施?
(3)上述经承包商返工处理的单元工程质量能否自评为优良?为什么?
(4)根据混凝土模板安装质量检查检测结果,提出该工序的施工质量评定意见。
(5)该分部工程质量能否自评为优良?为什么?
[答案与解析]
(1)对于混凝土坝等大体积混凝土浇筑,必须做好温度控制措施,可采取的措施主要有减少混凝土的发热量、降低混凝土的入仓温度、加速混凝土散热等,其中降低混凝土的入仓温度的具体措施又有:
1)合理安排浇筑时间,如:春、秋季多浇,夏季早晚浇,正午不浇,重要部位安排在低温季节、低温时段浇筑。
2)采用加冰或加冰水拌和
3)对骨料进行预冷,方法有:水冷、风冷、真空气化冷却。
(2)混凝土内部及表面裂缝,应根据裂缝大小,根据不同灌浆材料的可灌性,选择不同的灌浆材料进行灌浆。对坝内裂缝.空洞可采用水泥灌浆;对细微裂缝可用化学灌浆;对于表面裂缝可用水泥砂浆或环氧砂浆涂抹处理。
(3)对单元工程若经过全部返工处理,可重新评定质量等级。返工处理后检验符合优良标准,可自评为优良。
(4)该模板安装工序施工质量评定意见应根据检测值首先统计各检测项目的合格点数和合格率,以及该单元模板工程检测点合格率,然后根据主要检查项目、一般检测项目符合质量标准情况及实测点的合格率作出施工质量评定意见,根据工序质量评定标准:“在主要检查项目符合质量标准的前提下,一般检测基本符合质量标准,检测总点数中有70%及以上符合质量标准,评为合格;检测总点数中有90%及以上符合质量标准,评为优良。”由此得出该工序质量等级。
(5)虽然该分部工程的优良率达到60%,其他各项标准也达到优良,但该分部工程虽然的优良率达到60%,其他各项标准也达到优良,但该分部工程施工过程中,发生了质量事故,故不能评为优良。 。www.65jz.com
【案例1F422030-4】
[背景]
某水闸建筑在砂质壤土地基上,水闸每孔净宽8m,共3孔,采用平板闸门,闸门采用一台门式启闭机启闭,闸墩厚度为2m,因闸室的总宽度较小,故不分缝。闸底板的总宽度为30m,净宽为24m,底板顺水流方向长度为20m。施工中发现由于平板闸门主轨、侧轨安装出现严重偏差,产生了质量事故。
[问题]
(1)根据《水利工程质量事故处理暂行规定》(水利部令第9号),进行质量事故处理的基本要求是什么?
(2)根据《水利工程质量事故处理暂行规定》(水利部令第9号),工程质量事故如何分类?分类的依据是什么?
(3)工程采用的是门式启闭机,安装时应注意哪些方面?
(4)平板闸门的安装工艺一般包括几种?
[答案与解析]
(1)根据《水利工程质量事故处理暂行规定》(水利部令第9号),进行质量事故处理的基本要求是:
1)发生质量事故,必须坚持“事故原因不查清楚不放过、主要事故责任者和职工未受教育不放过、补救和防范措施不落实不放过”的原则,认真调查事故原因,研究处理措施,查明事故责任,做好事故处理工作。
2)发生质量事故后,必须针对事故原因提出工程处理方案,经有关单位审定后实施。
3)事故处理需要进行设计变更的,需原设计单位或有资质的单位提出设计变更方案。需要进行重大设计变更的,必须经原设计审批部门审定后实施。
4)事故部位处理完毕后,必须按照管理权限经过质量评定与验收后,方可投入使用或进入下一阶段施工。
5)根据水利部1999年3月4日颁布《水利工程质量事故处理暂行规定》(水利部令第9号),小于一般质量事故的质量问题称为质量缺陷。水利工程应当实行质量缺陷备案制度。
(2)根据《水利工程质量事故处理暂行规定》(水利部令第9号),工程质量事故按直接经济损失的大小,检查、处理事故对工期的影响时间长短和对工程正常使用的影响进行分类。分为一般质量事故、较大质量事故、重大质量事故、特大质量事故四类。
(3)门式启闭机,安装时应注意:
1)门式启闭机安装应争取将门机各组成部件予以扩大预组装,然后进行扩大部件吊装,以减少高空作业工作量并加快安装速度。
2)门腿安装应利用各种固定点予以加固牛腿或在坝体上游坝面处增设临时牛腿予以加固,将来门机安装后再用混凝土把牛腿预留孔处回填抹平。
3)门式启闭机门腿与主粱的连接,可采用门腿法兰与主梁端翼板直接焊接的施工方法。
4)平板闸门的安装工艺一般包括整扇吊入;分节吊入.节间螺接或轴接;分节吊入.节间焊接。
【案例1F422030-5】
[背景]
某水电站大坝为混凝土双曲拱坝,坝高240m,总库容58亿m3,装机容量6×55万kW,年发电量约172亿kW·h。固结灌浆施工于1994年12月开始施工,1999年3月全部完成。
(1)地质简况和岩体质量分级
根据岩石强度、岩体结构、围压效应、水文地质条件等多种因素将岩体类型分为:①优良岩体(A~C级),可直接作为大坝地基;②一般岩体(D级),经过灌浆处理后可作为大坝地基;③较差岩体(E3级),自然状态下原则上不宜作为高坝地基;④软弱岩体(El、E2级),不能直接作为坝基,需特殊处理;⑤松散岩体(F级),不能作为主体建筑物地基。
(2)坝基固结灌浆设计
1)设计原则。根据岩体质量情况,灌浆设计分为常规灌浆和特殊灌浆两大类,前者适用于A、B、C级岩体,后者适用于D、E两类岩体。
2)固结灌浆质量检查。
3)灌浆材料。常规灌浆使用525号普通硅酸盐水泥。特殊灌浆原则上Ⅰ、Ⅱ序孔为普通硅酸盐水泥,Ⅲ序孔为磨细水泥。
(3)固结灌浆质量检查
灌浆质量检查显示固结灌浆效果良好。
[问题]
(1)本工程坝基固结灌浆的目的是什么?
(2)本工程使用了525号普通硅酸盐水泥,试回答使用水泥类材料作为灌浆浆材的优缺点?
(3)简答固结灌浆的施工程序;如果灌前做简易压水试验,应采用什么方法?实验孔数一般不宜少于多少?
(4)固结灌浆效果检查的主要方法是什么?
[答案与解析]
(1)本工程坝基固结灌浆的目的是:
1)解决表(浅)层因爆破松动和应力松弛所造成的岩体损伤对坝基质量的影响,增加岩体刚度。
2)提高局部D级岩体的变形模量,以满足高拱坝应力和稳定的要求。
3)用作为E、F级岩体和断层与破碎带经置换处理后的补强灌浆。
(2)采用水泥浆优点是胶结情况好,结石强度高,制浆方便。缺点是价格高;颗粒较粗,细小孔隙不易灌入,桨液稳定性差,易沉淀,常会过早地将某些渗透断面堵塞,影响灌浆效果,时间较长,易将灌浆器胶结住,难以拔起。
(3)固结灌浆的施工程序是:钻孔、压水试验、灌浆、封孔和质量检查。应采用单点法,不宜少于总孔数的5%。
(4)固结灌浆效果检查的主要方法常用的有整理、分析灌浆资料,验证灌浆效果;钻设检查孔检查:测定弹性模量或弹性波速。
【案例1F422030-6】
[背景]
某水库建防渗墙对土坝心墙进行补强加固。该水库位于某省某县境内的源水中游,总库容79.2亿m3。电站装机18万kW,坝基岩石为砂砾岩。欲对工程进行补强加固,在土石坝的心墙中加做一道混凝土防渗墙。主坝防渗墙兼顾黏土心墙加固和坝基防渗处理。
该工程自1974年12月试验施工开始至1977年12月完工,共完成造孔进尺34939m,浇筑槽孔混凝±27433m3。由于汛期和施工力量的组织问题,整个工程分4个阶段断续施工,平均工效5.40m/台日和4.74m/台日。
[问题]
(1)防渗墙在水利水电工程中的作用。
(2)此防渗墙属于哪一类?简述其施工程序。它的参数控制指标是什么?为什么?
(3)为了保证此防渗墙的施工质量,在施工过程中应对其进行怎样的检查与控制?
[答案与解析]
(1)防渗墙是在松散透水地基或土石坝(堰)坝体中连续造孔成槽,以泥浆固壁,在泥浆下浇筑混凝土而建成的,起防渗兼加固作用的地下连续墙,是保证地基稳定和大坝安全的工程措施。
(2)属于槽孔形防渗墙。施工程序为:平整场地、挖导槽、做导墙、安装挖槽机械设备、制备泥浆注人导槽、成槽、混凝土浇筑成墙。参数控制指标是:导墙。它指示挖槽位置,为挖槽起导向作用;防止槽壁顶部坍塌,保证地面土体稳定。
(3)为保证此防渗墙施工质量,在施工中应对槽孔几何尺寸和位置、岩土性质和深度、槽段接头、清孔泥浆的质量及孔底淤积厚度、混凝土浇筑时导管的位置以及导管埋深、浇筑速度和浇筑高程、混凝土原材料等方面进行检查和控制,浇筑时还应对混凝土的坍落度、和易性、扩散度以及机口取样的物理力学指标等技术指标进行严格检查和控制。
【案例1F422030-7】
[背景]
某斜心墙堆石坝坝基开挖,并在附近建大型有厚重覆盖层和Ⅶ级岩基的采石场,斜心墙堆石坝坝高154m,坝顶长度1320m,坝底最大宽度约870m;坝体总填筑量5185万m3,坝基总开挖量866.1万m3。右岸坝基岩石以黏土岩和砂岩为主,软硬相同,呈互层状。黏土岩易风化破碎,砂岩裂隙发育。左岸岩层倾向偏下游,倾角70~100。临河地段为顺向坡,岩层倾向岸里,倾角70~90,左岸岩石以砂岩为主,夹薄层黏土岩。河床冲积层主要为第四系Q3砂卵砾石层,渗透系数为10-2~10-4cm/s。大坝右岸坝基于1994年12月开始开挖,1995年3月、1996年4月,右、左岸岩石爆破作业分别开始,1996年12月坝基、坝肩开挖完成。此大坝基础岩石开挖爆破型式有三种:心墙齿槽区周边采用预裂爆破;心墙齿槽区底部采用保护层浅孔小药量爆破;左岸心墙槽高程139m-129m边坡,为保护高程145m的混凝土盖板及固结灌浆区不受伤害,采用防震孔加预裂爆破。
[问题]
(1)如果石方开挖采用爆破法那么常用的方法有哪些?基本工序是什么?
(2)此工程心墙齿槽区底部、采石场基坑和覆盖层是否可采用洞室爆破法?应为其选择何种合适的爆破方法?
(3)简述露天石方爆破开挖的技术要求。
[答案与解析]
(1)常用的爆破方法有浅孔爆破法、深孔爆破法、洞室爆破法等。爆破法开挖石方的基本工序是钻孔、装药、起爆、挖装和运卸等。
(2)心墙齿槽区底部、采石场基坑不可采用洞室爆破法,采石场覆盖层可以。心墙齿槽区底部采用浅孔爆破法,采石场基坑采用深孔爆破法。
(3)岩基上部除结构要求外均应按梯段爆破方式开挖,在邻近建基面预留保护层按要求进行开挖。采用减震爆破技术,以确保基岩完整,确保开挖边坡稳定,保证开挖形状符合设计要求。对爆破进行有效控制,防止损害邻近建筑物和已浇混凝土或已完工的灌浆地段:保护施工现场机械设备和人员安全。力求爆后块度均匀、爆堆集中,以满足挖装要求,提高挖装效率。 。www.65jz.com
【案例1F422030-8】
[背景]
某节制闸单位工程共划分为上游连接段、闸室土建、消能防冲段、下游连接段、金属结构及交通桥、启闭机安装6个分部工程,其中闸室基础开挖中的左岸边墩基础开挖单元工程。
[问题]
请根据下表情况进行单元工程质量评定。
水利水电工程混凝土单元工程质量评定表
单位工程名称 |
某节制闸工程 |
单元 工程量 |
混凝土浇筑134.5m3 | |
分部工程名称 |
闸室土建 |
施工单位 |
某省水利建筑安装有限公司 | |
单元工程名称、部位 |
2号闸墩混凝土浇筑 |
评定日期 |
2004年7月10日 | |
项次 |
工序名称 |
工序质量等级 | ||
1 |
基础面或混凝土施工缝处理 |
优良 | ||
2 |
模板 |
合格 | ||
3 |
▲钢筋 |
优良 | ||
4 |
止水、伸缩缝和排水管安装 |
/ | ||
5 |
▲混凝土浇筑 |
合格 | ||
工序的优良率 |
| |||
评定意见 |
单元工程质量等级 | |||
|
|
[答案与解析]
水利水电工程混凝土单元工程质量评定表
单位工程名称 |
某节制闸工程 |
单元工程量 |
混凝土浇筑134.5m3 | |
分部工程名称 |
闸室土建 |
施工单位 |
某省水利建筑安装有限公司 | |
单元工程名称、部位 |
2号闸墩混凝土浇筑 |
评定日期 |
2004年7月10日 | |
项次 |
工序名称 |
工序质量等级 | ||
1 |
基础面或混凝土施工缝处理 |
优良 | ||
2 |
模板 |
合格 | ||
3 |
▲钢筋 |
优良 | ||
4 |
止水、伸缩缝和排水管安装 |
/ | ||
5 |
▲混凝土浇筑 |
合格 | ||
工序的优良率 |
50% | |||
评定意见 |
单元工程质量等级 | |||
工序质量全部合格,主要工序——钢筋、混凝土浇筑两工序质量分别为优良和合格 根据上述工序评定结果得知,本单元工程中的模板工序质量等级为合格,钢筋工序质量等级为优良,基础面或混凝土施工缝处理工序质量等级也为优良,但混凝土浇筑工序质量等级评定为合格,尽管工序的优良率达到50%,但由于混凝土浇筑主要工序质量等级为合格,按照《水利水电基本建设工程单元工程质量等级评定标准》(一)SDJ249.1—88,本单元工程质量等级只能评为合格。 |
合格 |
【案例1F422030-9】
[背景]
现对若干个水利工程大坝出现事故的情况进行分析的结果得知,产生事故的原因有以下几方面,现将产生大坝事故的原因及其发生个数列于下表:
产生事故的原因 |
库岸滑坡 |
坝体严重裂缝 |
施工围堰漫水冲毁 |
泄洪建筑物空蚀破坏 |
防渗帷幕设计有误 |
消力池冲刷破坏 |
大坝发生事故的个数 |
13 |
7 |
2 |
9 |
2 |
3 |
(1)试绘制出事故排列图。
(2)分析大坝产生事故的主要原因、次要原因与一般原因。
[答案与解析]
(1)首先将产生大坝事故各类原因按次数从多到少排列,然后计算所占的百分比和累计频率,见下表:
产生事故的原因 |
大坝发生事故的次数 |
占大坝发生事故总数的百分比(%) |
累计频率(%) |
库岸滑坡 |
13 |
36.11 |
36.11 |
泄洪建筑物空蚀破坏 |
9 |
25.00 |
61.11 |
坝体严重裂缝 |
7 |
19.44 |
80.56 |
消力池冲刷破坏 |
3 |
8.33 |
88.89 |
防渗帷幕设计有误 |
2 |
5.56 |
94.45 |
施工围堰漫水冲毁 |
2 |
5.56 |
100 |
合计 |
36 |
100 |
|

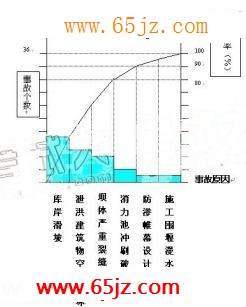

事故排列图
(2)累计频率在0%~80%,库岸滑坡、泄洪建筑物空蚀破坏、坝体严重裂缝是使这些水利工程大坝产生质量事故的主要原因;累计频率在80%~90%之间,消力池冲刷破坏为次要原因;累计频率在90%~100%之间,防渗帷幕设计有误、施工围堰漫水冲毁为一般原因。 。www.65jz.com
【案例1F422030-10】
[背景]
某水库枢纽工程由主坝、泄洪洞、引水洞、溢洪道、发电站、送变电和附属工程7个单位工程组成。坝址以上控制流域面积为1120km2,水库正常蓄水位135m,水库面积为32.8 km2,总库容为9.41亿m3,淹没耕地2.38万亩,主坝为钢筋混凝土面板堆石坝,最大坝高为68.0m,坝顶高程146.0m,坝顶长度252.0m,坝顶宽度8.0m,坝体体积105万m3。
溢洪道采用两孔岸边开敞式形式,单孔净宽10m。校核洪水位145.16m时的最大泄量为2075m3/s。泄洪洞由导流隧洞改建而成,为高7.0m、宽8.0m的城门洞型断面,长347m,最大泄量为677m3/s。
发电引水隧洞洞长215m。钢筋混凝土衬砌后,内径为8.5m。岔洞长16.1m,内径由8.5m渐变至6.0m。两条支洞共长63.1m,部分由钢筋混凝土衬砌和部分由钢板衬砌,内径由6.0m渐变至4.6m。
发电厂房为岸边地面式厂房,主厂房长×宽×高=55.7m×19.7m×35.8m。装机容量2台╳30 MW/台=60MW。
升压变电站为露天式,占地面积2580km2。
[问题]
(1)计算出单元工程的优良品率及分部工程的优良品率,并填入下表。
(2)将评定结果及工程项目质量等级填写表格中。
工程项目施工质量评定表
工程项目名称 |
某水库枢纽工程 |
项目法人 |
某水库枢纽工程建设责任公司 | ||||||||
工程等级 |
大(二)型 |
勘测设计单位 |
某省水利水电勘测设计院 | ||||||||
建设地点 |
某河流域 |
监理单位 |
某水利委员会工程监理公司 | ||||||||
主要工程量 |
土石方179.10万m3,混凝土4.82万m3,灌浆1.24万m3 |
施工单位 |
中国某水电工程局等 | ||||||||
开工、竣工日期 |
1996年9月18日~1999年4月20日 |
评定日期 |
1999年4月16日 | ||||||||
序号 |
单位工程名称 |
单元工程质量 |
分部工程质量 |
单位工程质量等级 | |||||||
个数 (个) |
其中优良(个) |
优良率(%) |
个数(个) |
其中优良(个) |
优良率(%) | ||||||
1 |
▲主坝工程 |
105 |
75 |
|
12 |
7 |
|
优良 | |||
2 |
泄洪洞工程 |
43 |
24 |
|
5 |
2 |
|
合格 | |||
3 |
溢洪道工程 |
64 |
48 |
|
7 |
4 |
|
合格 | |||
4 |
发电站工程 |
89 |
76 |
|
9 |
6 |
|
优良 | |||
5 |
引水洞工程 |
52 |
25 |
|
6 |
2 |
|
合格 | |||
6 |
送变电工程 |
65 |
46 |
|
5 |
4 |
|
优良 | |||
7 |
附属工程 |
58 |
30 |
|
4 |
2 |
|
优良 | |||
评定结果 |
| ||||||||||
工程项目质量等级 |
|
[答案与解析]
工程项目名称 |
某水库枢纽工程 |
项目法人 |
某水库枢纽工程建设责任公司 | ||||||||
工程等级 |
大(二)型 |
勘测设计单位 |
某省水利水电勘测设计院 | ||||||||
建设地点 |
某河流域 |
监理单位 |
某水利委员会工程监理公司 | ||||||||
主要工程量 |
土石方179.10万m3,混凝土4.82万m3,灌浆1.24万m3 |
施工单位 |
中国某水电工程局等 | ||||||||
开工、竣工日期 |
1996年9月18日~1999年4月20日 |
评定日期 |
1999年4月16日 | ||||||||
序号 |
单位工程名称 |
单元工程质量 |
分部工程质量 |
单位工程质量等级 | |||||||
个数 (个) |
其中优良(个) |
优良率(%) |
个数(个) |
其中优良(个) |
优良率(%) | ||||||
1 |
▲主坝工程 |
105 |
75 |
71.4 |
12 |
7 |
58.3 |
优良 | |||
2 |
泄洪洞工程 |
43 |
24 |
55.8 |
5 |
2 |
40.0 |
合格 | |||
3 |
溢洪道工程 |
64 |
48 |
75.0 |
7 |
4 |
57.1 |
合格 | |||
4 |
发电站工程 |
89 |
76 |
85.4 |
9 |
6 |
66.7 |
优良 | |||
5 |
引水洞工程 |
52 |
25 |
48.1 |
6 |
2 |
33.3 |
合格 | |||
6 |
送变电工程 |
65 |
46 |
70.8 |
5 |
4 |
80.0 |
优良 | |||
7 |
附属工程 |
58 |
30 |
51.7 |
4 |
2 |
50.0 |
优良 | |||
评定结果 |
本项目有单位工程7个,质量全部合格。其中优良单位4个,优良率57.1%,主要建筑物单位工程优良率100%。 | ||||||||||
工程项目质量等级 |
优良 |
